Einführung des Projekts
2. Grundlegende Produktmerkmale

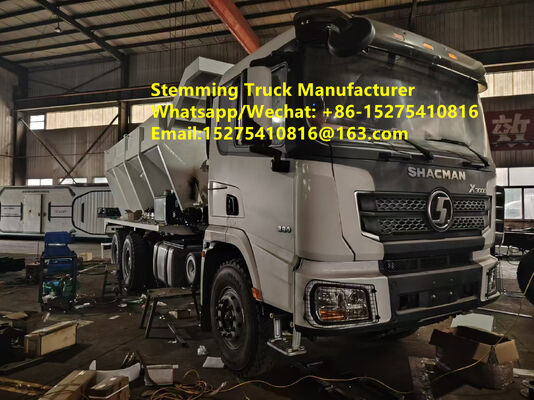

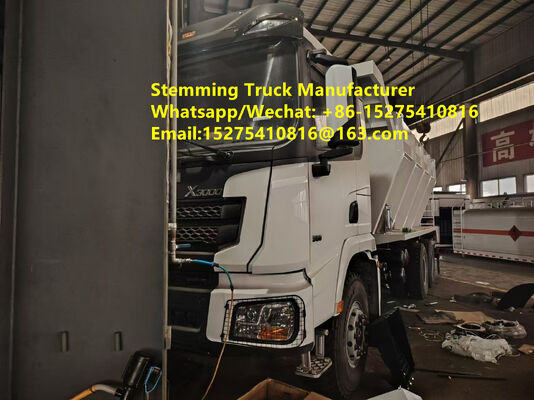

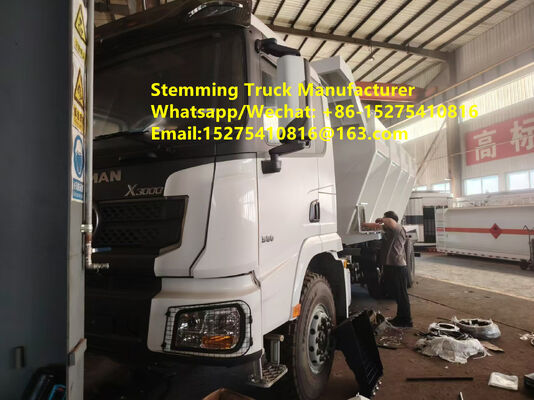

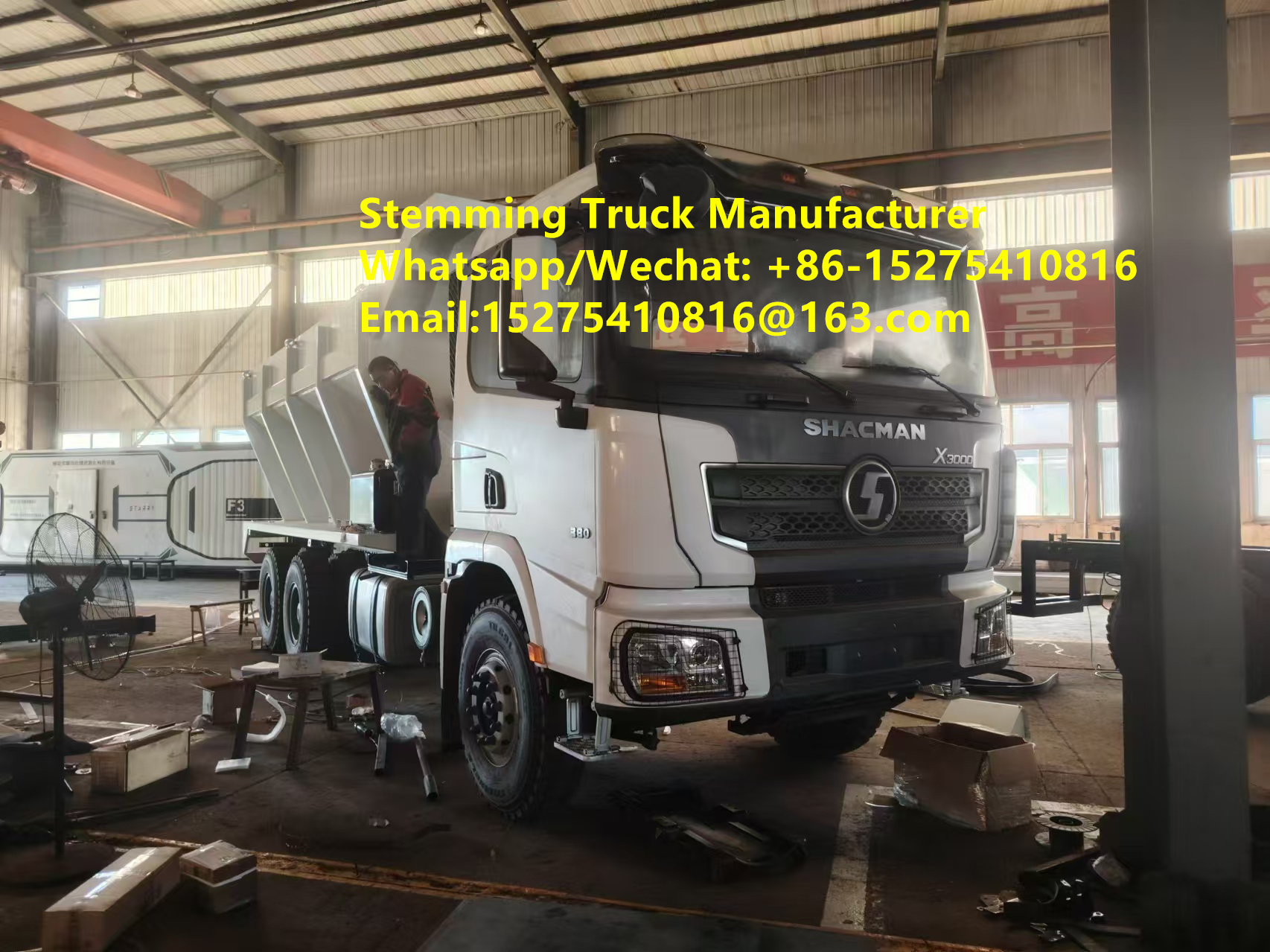

Das Fahrzeug ist ein selbstfahrendes Fahrzeug, das hauptsächlich aus einem Fahrgestellsystem, einem hydraulischen System, einem pneumatischen System, einem elektrischen Steuerungssystem, einem Hoppersystem, einem Hopperbildschirm,Förderanlage (querschnittsförderer), Längsförderer, drehbarer und absetzbarer Entladungsträger) und einem leistungsfähigen Saugbehälter und Rohrleitungssystem.
2.1 Das Fahrwerk ist eine bekannte Marke der Shaanxi Automobile Group SX5329TXJMU464, ausgestattet mit einem Weichai WP10H400E62 National VI B Emissionsstandardmotor mit einer Leistung von 400 PS;Das Fahrzeug kann registriert und von der Kaufsteuer befreit werden; es handelt sich um ein bergbauspezifisches Chassis mit zusätzlichen Konfigurationen für den Betrieb in kalten Regionen und unter anderem unterhaltsfreien Batterien bei niedrigen Temperaturen.
2.2 Der obere Teil des Umschlagers des Verpackungswagens ist mit symmetrisch installierten schweren V-förmigen Bildschirmen mit einer Blende von 3,0 cm × 3,0 cm ausgestattet.Diese Schirme sind hydraulisch betriebsfähig und mit einem Stahlnetz um 90° geöffnet, um das geladene Verpackungsmaterial zu schützen, so dass die Partikelgröße der Ausgangsverpackung weniger als 3 cm beträgt. Der Winkel der Filtervorrichtung wird über ein Hydrauliksystem eingestellt;Übermäßig große Partikel werden von den hydraulischen Zylindern des Bildschirms abgedreht und auf den Boden fallen, Filterung großer Partikel und automatische Reinigung, um die Effizienz des Screening sicherzustellen.

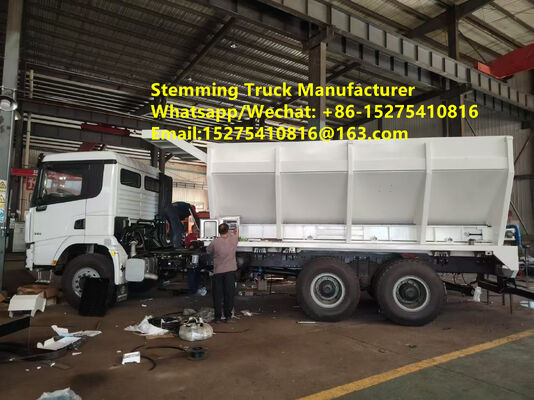

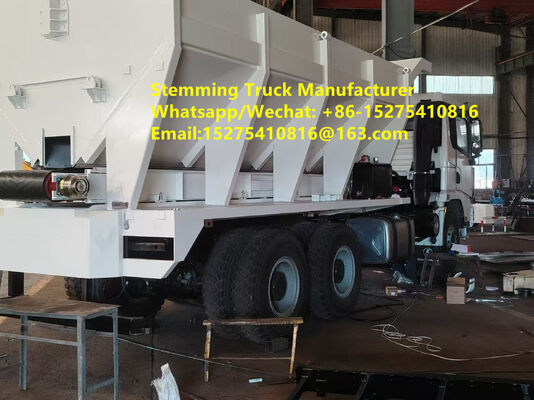

2.3 Der Hopferkörper besteht aus einem hochwertigen, hochfesten, integriert geschweißten symmetrischen dreieckigen Trägerrahmen aus Kohlenstoffstahl und einer V-förmigen Hopferstruktur.Das Innere des Hoppers ist mit Querschnittsverstärkungsrippen und Längsdruckminderungsbalken geschweißtDie Gesamtkonstruktion gewährleistet die Robustheit und Zuverlässigkeit des Hopferkörpers und verhindert die Verformung durch Materialkompression.Diese Struktur wurde von inländischen und internationalen Außenbergbau-Kunden getestetDie Gesamtkonstruktion des Hopferkörpers ist robust und in den vergangenen drei Jahren hat sich keine Strukturverformung ergeben.
Die V-förmige Hopferstruktur erleichtert das Materialentladen mit einem effektiven Volumen von 15 m3.Der Druckminderstrahl ist in der Höhe einstellbar, um unterschiedliche Partikelgrößen von zerkleinertem Stein aufzunehmen. An der Vorderseite des Hopfers befindet sich ein Stahlschutzrahmen für die Kabine, um zu verhindern, daß Steine auf das Kabina-Dach fallen.Auf der Oberseite des Trogers befindet sich eine hydraulisch öffnbare Stahlschirmvorrichtung (90-Grad-Schirm), um zu verhindern, dass große Steine stecken bleibenDie Vibratoren sind symmetrisch auf der linken und rechten Seite der Wände der Hopfen angeordnet, um Materialansammlungen und Verstopfungen zu verhindern.
2.4 Das System verfügt über eine wechselbare Funktion für das Entladen des linken vorderen/links/rechten hinteren Förderers.Die Fördermaschinen nutzen ein lineares planetares Getriebe, um einen hochdrehenden Hydraulikmotor für einen effizienten Steintransport zu betreibenEine pneumatische Reibplattenkupplung sorgt dafür, daß sich die Vorder- und Hinterentladungsfunktionen nicht stören, wodurch die automatische Umschaltung über die Kupplung der Kupplung möglich ist.Es verfügt über zwei Entlademodi: ein vorwärts erweiterter Förderer für die Seitenentladung und ein hinteren Schaukel-Teleskopförderer für die Entladung.mit einer Drehfähigkeit von 195° nach links und rechtsDie Teleskopfunktion ermöglicht eine kleine Anpassung des Entladestellers mit einem Füllradius von 4,5 bis 5 Metern.Der Teleskopförderer erleichtert die einfache Platzierung der Öffnungen und die Entladung des Verpackungsmaterials.
Das System verwendet eine vor- und hintere schwingen-teleskopische doppelseitige Förderkonstruktion, die beide eine vorseitige Entladung ermöglichen.Der linke vordere hydraulische Teleskopförderer erleichtert die entladung der linken vorderen SeiteDer hintere Förderer, der sich nach links und rechts um 195° drehen, nach links und rechts schwenken, sich ausdehnen und kippen kann, erleichtert die Entladung von links und rechts von der Rückseite des Fahrzeugs.Mehrere Entlademethoden bieten eine flexible AuswahlDie visuelle Bedienung und die drahtlose Fernbedienung ermöglichen eine schnelle und einfache Platzierung und Ausrichtung der Öffnungen während der seitlichen Entladung.Der Verpackungswagen hat eine maximale Entladekapazität von 1500 kg/min., was zehnmal effizienter ist als manuelle Arbeit und drei bis fünfmal effizienter als das herkömmliche mechanische Verpacken.
2.5 Der umgekehrte V-förmige Druckminderstrahl über dem Gürtel am unteren Rand des V-förmigen Trägers verhindert wirksam den Verschleiß durch übermäßige Gürtentrieb durch längere Materialkompression.Gleichzeitig, wird ein 10 mm dickes, dreischichtig verstärktes, verschleißfestes Gummiförderband verwendet, das speziell für die Bergbauindustrie entwickelt wurde, um Langlebigkeit und Verschleißfestigkeit zu gewährleisten,Wirksam reduzieren Gürtelverschleiß und verlängern die Lebensdauer.
2.6 Es ist ein automatisches Steuerungssystem vorgesehen, das den Einstieg und Stopp im automatischen Modus mit einem Knopf ermöglicht.Es verfügt auch über sowohl manuelle als auch drahtlose Fernbedienungsmodi, um sich an verschiedene Arbeitsbedingungen anzupassen. Ein-Knopf-Start/Stop ermöglicht die automatische Materialentladung und -Füllung der Förderlöcher. In Kombination mit einem Sechskanal-Touchscreen-Monitoring-SystemDer Fahrer in der Kabine kann die Befüllung selbständig betreiben.Das Fahrzeug ist mit einer AHD-Ultra-High-Definition-Sechs-Kanal-Panorama-Kamera und einem IPS-High-Definition-Touchscreen in der Kabine ausgestattet.einschließlich des Entladehafens, Hopper, Abfüllschachtel, Vorder-, Seiten- und Rückseite.
2.7 Sowohl der seitliche als auch der hintere schwingbare seitliche Entladungsschluss verfügen über kegelförmige Empfangsschlüsse, mit denen die Befüllung verschiedener Durchmesser-Sprenglöcher in offenen Minen erfolgen kann.mit einer Breite von mehr als 20 mm,Es gibt doppelte Entladungsanlagen auf der linken Vorder- und Rückseite, beide mit hydraulischer Teleskopfunktion und einfacher Löcherfindung, Ausrichtung und Füllung, wodurch die Füllwirksamkeit verbessert wird.mit einem Durchmesser von 150 mmEin 5 Meter tiefes Loch kann in nur 6-30 Sekunden geschlossen werden.
2.8 Das Fahrzeug ist mit einer Arbeitsleuchte an der Steinablassstelle ausgestattet, um den Bau bei Nacht bequem zu gestalten.
2.9 Das Produkt besitzt unabhängige Rechte an geistigem Eigentum: Das "Open-Gate Mine Blasting Hole Filling Vehicle" (CN202422451093.1) hat ein Gebrauchsmusterpatent erhalten.und das gleichnamige Erfindungspatent (CN202411413094).5) Dieses Produkt hat vom Ministerium für Industrie und Informationstechnologie die Zulassung für den Zugang zu Produkten erhalten und ist ein Produkt mit obligatorischer 3C-Prüfung.die landesweit registriert werden kann und von der Fahrzeugkaufsteuer befreit ist.
★2.10 Um sich besser an die Anforderungen der Offene-Minen-Blowhole-Füllung sowohl im In- als auch im Ausland anzupassen,Das System integriert mehrere fortschrittliche Technologien, um effiziente und sichere Befüllungen zu erreichenDas Produkt hat ein erhebliches Upgrade-Potenzial, insbesondere bei der Ausrichtung auf intelligente Sprengung und intelligente Bergbauprozesse.Das intelligente Sprenglochfüllfahrzeug für Offene Minen integriert verschiedene fortschrittliche Technologien, um effiziente und sichere Sprengvorgänge zu erreichenZu diesen Schlüsseltechnologien gehören:
1) Technologie zur Positionierung von Füllflächen: Verwendung von hochpräzisen GPS und anderen Positionierungstechnologien,Das intelligente Befüllfahrzeug kann jeden zu füllenden Sprenglochbereich genau identifizieren und lokalisieren.
2) Automatische Bohrungsfindung und Ferntransporttechnik: Durch Bilderkennung des Bohrungsbereichs und Radar-PositionierungstechnikDas intelligente Füllfahrzeug kann automatisch Löcher finden und das Füllmaterial effizient über weite Strecken zum Blaslochort transportieren..
3) Intelligente Fülltechnologie: Das intelligente Füllfahrzeug verfügt über eine präzise Steuerung des Füllmaterials und steuert automatisch die Füllzeit anhand der Bohrtiefe, des Bohrdurchmessers,und die physikalischen Eigenschaften des Füllmaterials.
4) Fernsteuerungstechnologie:Intelligente Tumpftrucks werden in der Regel in Verbindung mit intelligenten Mischtrucks und drahtlosen intelligenten Detonationssystemen verwendet, um ein komplettes intelligentes Sprengsystem zu bildenDies ermöglicht die Fernsteuerung des intelligenten Stanzfahrzeugs, die Kontrolle vor Ort über Web oder APP und die Erstellung von Produktionsberichten.
Durch ein automatisiertes Steuerungssystem erreicht der intelligente Traktor einen Ein-Klick-Tamp-Betrieb, so dass ein einziger Fahrer den gesamten Prozess durchführen kann.Fernüberwachung ermöglicht, Verbesserung der Betriebseffizienz und Kostenkontrolle.
★2.11 Leistungsstarkes Abwasserabflusssystem
Hierzu gehören eine europäisch importierte Vakuumpumpe mit hohem Durchfluss und hohem Vakuum, ein 5-Kubikmeter-Abwasserbehälter, ein Abflussventil, ein Hubventil, eine Rückdeckelsperre, eine Abwasserleitung, eine Vakuumleitung,Venturi-Rohrverbindungen für Abwasser, und eine hydraulisch angetriebene automatische Schlauchrolle für eine 20-Meter-Abwasserleitung auf der Oberseite des Tanks.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, kann es das angesammelte Wasser aus Bohrlöchern mit einem Durchmesser von 120-140 mm, einem Wasseranstieg von 6-7 m und einem vertikalen Abfall von 20 m ablassen.
4. Technische Parameter des Produkts
Gegenstand Nr. Komponente Parameter
1Gesamtmaße: Länge x Breite x Höhe 11850 mm x 2550 mm x 3530 mm (geschätzt)
2Das Chassis ist von Shaanxi Heavy Truck.
Chassismodell: GLOBAL5329TXJMU464
Antriebsart: 8×4
Radstand: 4575+1400
Motormodell: WP10.H400E62
Leistung: 400 PS
Bruttogewicht: 32000 kg
Emissionsstandard: China VI
3. Stein. Steinpartikelgröße: ≤3cm, zerkleinert
Steingebrauch: Beladen von Sprenglöchern
4Steinbehälter Volumen: 15m3
Gepäckbeutel: V-förmig
Öffnungsmethode: Hydraulikzylinder
Öffnungswinkel des Bildschirms: 90°
Binäre Vibrationsart: Elektrischer Hochfrequenzvibrator
Anzahl der Vibratoren: 2 Triebe/1 an jeder linken und rechten Seitenwand
Anpassung der Entladegeschwindigkeit: Vordere und hintere Materialgatter
Abflussverfahren: Einzelne Abläufe sowohl von der Vorder- als auch von der Rückseite des Hoppers
Materialtorsteuerungsmethode: Elektrische Schubstange (1 für jedes der vorderen und hinteren Materialtorsteuerungen)
5. Längsförderer der Unterseite des Hopfers: Transportart: Gürtelförderer
Antriebsart: Hydraulischer Reduktor
Abflussverfahren: Abfluss von vorne oder von hinten des Hoppers
Auswahl der Entladestelle: Auswahl des Kupplungsschaltes
Übertragungseffizienz: 1500 kg/min
6Linksseitiger Querförderer: Transportart: Gürtelförderer
Antriebsart: Hydraulischer Reduktor
Teleskopmethode: Hydraulikzylinder
Teleskopweite: L=760 mm
Übertragungseffizienz: 1500 kg/min
7Rückenrahmen aus Aluminiumlegierung Links und rechts drehbarer Seitenförderbandförderband:
Antriebstyp: 1 hydraulischer Reduktor
Durchmesser des Füllloches: ≥ 115 mm
Betriebsrotationsmethode: 1 Drehantrieb
Arbeitsdrehwinkel: 195°
Umdrehungsmethode 1 Schwingzylinder
Drehwinkel: 90°
Umdrehungs-/Füllradius: 5 m
Abstandsmodus: 1 Abstandszylinder
Teleskop-Gürtelmodus: 1 Teleskopzylinder
Teleskopweite: 500 mm
Schrägwinkel: ≤ 10°
Betriebsweise: Elektrische/Fernbedienung
8. Hydraulisches System: Leistungsaufnahme-Typ: Leistungsaufnahme seitlich des Getriebes
Betriebsdruck des Systems: 16 MPa
Steuerungsmethode: elektrische Steuerung
9Elektrische Anlage: Stromversorgung: Chassisbatterie
Betriebsspannung: DC24V
Betriebsweise: Bedienung mit Schaltfläche oder Fernbedienung; automatische/manuelle Bedienung möglich;
Der automatische Modus erlaubt einen Einsatz mit einem Knopf, sowohl mit manueller als auch mit drahtloser Fernbedienung, die sich an verschiedene Arbeitsbedingungen anpassen lässt.
10- Überwachungssystem: Ein-Knopf-Start/Stopp-Anlage, die automatische Materialzufuhr und automatische Löcherfüllung des Förderers abschließt;
Das Bordüberwachungssystem umfasst das gesamte Fahrzeug, einschließlich der linken und hinteren Entladestellen.mit einer AHD-Ultrahigh-Definition-Sechs-Kanal-Panoramafahrzeugkamera und einem IPS-High-Definition-Touchscreen im Fahrerhaus ausgestattet
★11. Intelligente Funktionen 1) **Technologie zur Positionierung des Verpackungsbereichs:** Verwendung von hochpräzisen GPS- und anderen Positionierungstechnologien,Der intelligente Verpackungswagen kann jeden Sprenglochbereich, der verpackt werden muss, genau identifizieren und lokalisieren.
2) **Technologie zur automatischen Löchersuche und Ferntransport:** Durch die Bilderkennung des Sprenglochbereichs und die Radar-PositionierungstechnologieDer intelligente Verpackungswagen kann automatisch Löcher finden und das Verpackungsmaterial effizient über große Entfernungen an den Sprenglochort transportieren.
3) **Intelligente Bohrungstechnologie:** Der intelligente Verpackungswagen verfügt über eine präzise Steuerung des Verpackungsmaterials und steuert automatisch die Befüllzeit anhand der Bohrtiefe.Durchmesser des Löchers, und die physikalischen Eigenschaften des Verpackungsmaterials.
4) **Fernverwaltungstechnologie:** Der intelligente Verpackungswagen wird typischerweise in Verbindung mit einem intelligenten Mischwagen und einem drahtlosen intelligenten Detonationssystem verwendet, um ein komplettes intelligentes Sprengsystem zu bildenDies ermöglicht die Fernsteuerung des intelligenten Verpackungswagens, die Überwachung und Steuerung über das Web oder eine mobile App sowie die Erstellung von Produktionsberichten.
